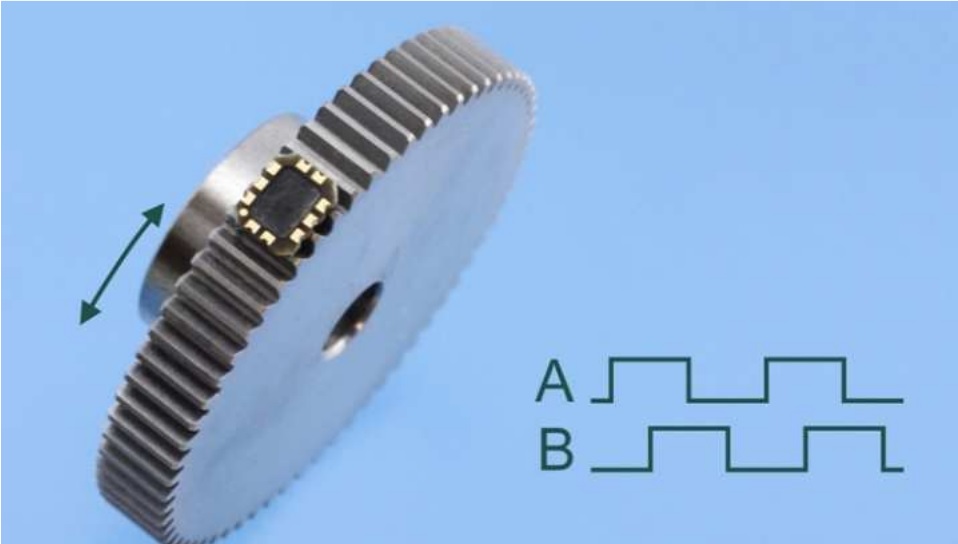

齒輪式感柵尺
齒輪式感柵尺ID 1102G ID 4501G 產品特性
· 尺寸集成，薄編碼器厚度<1mm。
· 抗磁場干擾能力。
· 抗油、水、灰塵、顆粒物，免維護。
· 可對柵尺運動速度和分辨率進行編程。
ID 1102G
ID 4501G
齒輪式感柵尺ID 1102G ID 4501G 主要規格
輸出格式：單端TTL信號，RS422
細分：x2 – x 16,384/ 輪齒
輸入頻率：0-25 kHz
輸出頻率：0-1 MHz
間距：0.6 mm
供電：5V, 10mA
溫度：-20到 100°C
齒輪材質：鐵氧體
| 型號 | ID 1102G | ID 4501G |
| 圖片 |  |  |
| 每圈脈沖數（CPR） | 12~25000 | 12~125000 |
| 轉速（rpm） | 6~25000 | 6~125000 |
| 參考點 | 無 | 無 |
| 可選安裝方式 | 直接安裝 | 裸芯片 |
| A型底托 | A型底托 | |
| B型底托 | 金屬封裝外殼 | |
| 讀數頭尺寸 L x W x T | 9 x 6.8 x 0.9 mm | 6 x 5 x 0.8 mm |
| 20 x 20 x 4.1 mm | 20 x 20 x 4 mm | |
| 9 x 6.8 x 1.6 mm | 37 x 23 x 11 mm | |
| 線纜 | 扁平線纜 | |
| 扁平線纜 | 扁平線纜 | |
| 扁平線纜 | 屏蔽線-8芯 | |
| 接口 | FC-6、FC-8 | |
| FC-6、FC-8 | FC-6、FC-8 | |
| FC-6、FC-8 | D-sub 9、D-sub 15 | |
| 輸出信號 | 單端TTL信號 | 差分TTL信號 |
| 單端TTL信號 | 差分TTL信號 | |
| 單端TTL信號 | RS 422信號 | |
| 產品說明書下載 | ID 1102G說明書 | ID 4501G 說明書 |
